 消毒设备

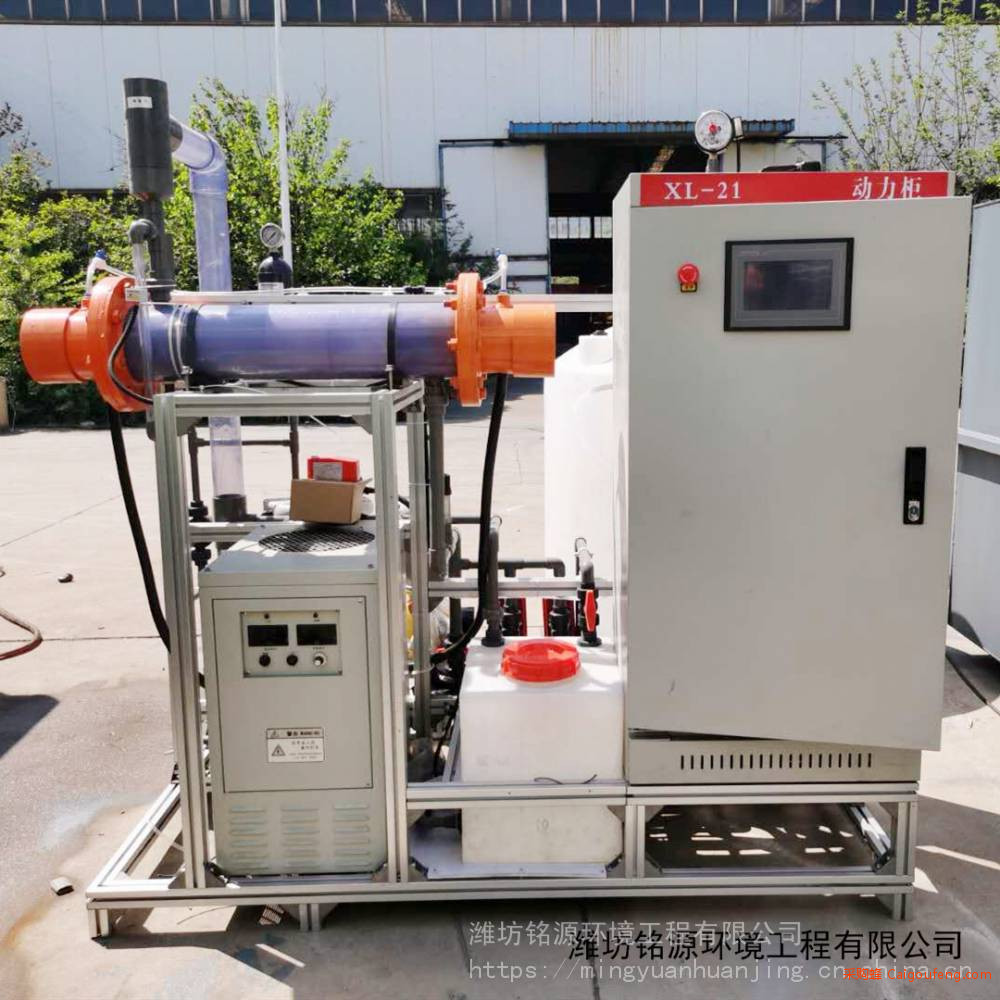

一种操作简单、高转化率、高纯度、多用途、环保型化学法中、小型化氯多级发生器。这种化氯发生器，是由釜式反应器通过耐酸导管和水射式真空机组组成。釜式反应器采用的是两级或多级反应器，主反应釜内设有空气分布器，副反应釜设置了平衡管，使反应更，反应后的残液可达标排放。生成的化氯制得水溶液，也可以制得稳定化氯溶液。

做为一种***的氧化剂和消毒剂，化氯以其、广谱、***、无副产物的消毒能力和脱色、除臭、除异味等强氧化能力已经成为水处理领域的***。和紫外线、臭氧、次氯酸钠、液氯等传统的消毒剂相比化氯有着***的优势，它越来越成为业内人士的选择。

（1） 系统组成

化学法化氯发生器，由供料系统、反应系统、安全系统、自动控制系统和吸收投加系组成。

（2）分类

一类为高纯化氯消毒剂发生器，另一类为化氯复合消毒剂发生器。顾名思义，纯化氯消毒剂发生器生成物的为化氯，而化氯复合消毒剂发生器生成化氯和等混合溶液。

（3）反应原理

一类反应原理：5NaCLO2+4HCL=4CLO2+5NaCL+2H 2O或2NaCLO3+H2O2+H2SO4=2CLO2+Na2SO4+O2+2H2O

2NaCLO2+NaCLO+2HCL=2CLO2+3NaCL+H2O

二类反应原理：NaCLO3+2HCL=CLO2+1/2CL2+NaCL+H2O

高纯硫酸法反应原理：2NaClO3+H2O2+H2SO4→2ClO2+Na2SO4+O2+2H2O

（4）使用原料

一类使用原料：亚氯酸钠（工业一级品，含量≥85%）工业合成（浓度≥31%）

或浓硫酸（工业一级品，浓度83.0±2.0%）氯酸钠（工业一级品，含量≥99%）化氢（工业合格品，含量≥27.5%） 次氯酸钠10%

二类使用原料：氯酸钠（工业一级品，含量≥99%）工业合成（浓度≥31%）

（5）工艺流程

2NaClO3+4HCl=2ClO2+Cl2+2NaCl + 2H2O

采用与氯酸钠定量注入到反应釜内，反应釜在加热的情况下发生化学反应生成化氯与，再通过水射器吸入投加到消毒水体中。

（6）规格分类

化氯消毒剂发生器的规格按设备的化氯产量(g/h)区分确定。化氯复合消毒剂发生器的规格按设备的有效氯产量(g/h)区分确定。

（7）性能特点

A、工艺可以采用负压曝气、正压注入技术来生产化氯消毒液

B、设备的核心反应器采用******的复合材料制做，设备使用寿命长。反应器设计为多级塔式结构分级加热，主反应器的反应温度高达70℃，即保证了CLO2的高含量，又提高了原料的转化率。

C、自动控制系统具有欠压、缺料、超温、缺水等自动报警和保护功能（自动停机）

D、原料输送采用德国、日本、美国、意大利等进口的计量泵，运行***。

E、设备的自动控制系统功能强大，LED显示屏可动态显示设备运行的各种工艺参数（温度、压力、液位、投加量、出水余化氯及进水流量等），并可进行手动和自动模式的相互切换。可接受4-20mA的标准出余化氯和进水流量信号，实现余化氯和进水流量的在线闭环控制。同时还可以通过通讯接口实现远传通讯功能。

（8）应用范围

1、各种场合下的生活、饮用、自来水的消毒；

2、餐厅、宾馆、家庭、餐具卫生设施的消毒和空气环境消毒等。

3、食品、饮料厂、发酵工业的设备、管道、容器的***终消毒。

4、乳品厂、屠宰场的管道、设施及环境的处理；

5、污水的消毒处理；

6、游泳池、工业循环水、浴池水的消毒；

7、、卫生、临床器械的消毒、、除臭的防霉处理；

8、家庭、宾馆、饭店、水果蔬菜、鱼肉等食品的保鲜及***终淋洗消毒；

9、配置各种口腔消毒液、除臭剂及创口清洗液等。

10、废水回用中的及脱臭；

11、面粉与各种食品的漂白剂；

12、造纸、印染行业的漂白药剂；

13、电镀含氰废水的破氰处理、印染废水的脱色处理，工业徨冷却水的除藻处理。

基本要求

1）、发生器的设计及电器设计应符合GB 19517和GB 5083或相应的标准和组织认可的标准要求。

2）、发生器采用的PVC材料应符合GB/T 4219.1和QB/T 3802或相应的标准和组织认可的标准要求。

3）、发生器的制造应符合JB/T 2932或相应的标准和组织认可的标准的规定。

卫生部颁发的化氯发生器许可批件

4）、发生器的反应系统应设置安全防爆装置。

5）、各管道应无泄漏现象。

6）、原料液输送应有连动装置。

7）、发生器运行时所用原料、氯酸钠应符合相应***的规定。

技术要求

1）、化氯消毒剂发生器

1. 发生器的化氯产量应不低于额定值；

2. 发生器产生的消毒剂溶液中，化氯（以有效氯计）占总有效氯的质量***数不小于95%；

3. 主要原料如亚氯酸钠的转化率不低于80%。

2）、化氯复合消毒剂发生器

1. 发生器的有效氯产量应不低于额定值；

2. 发生器产生的消毒剂溶液中，化氯（以有效氯计）占总有效氯的质量***数不小于55%；

3. 主要原料如氯酸钠、亚氯酸钠的转化率不低于60%。

3）、在正常工况下，发生器的使用寿命不小于5年，平均无故障工作时间不少于8000h。

4）、发生器在正常工况下应具备良好的密封性，发生器在室内使用时（具备良好的通风条件，环境温度以5℃～40℃为宜），室内环境中浓度应符合HJ/T 30的规定，其允许浓度应小于1mg/m。

5）、用于饮用水时，消毒后水中的亚氯酸根、氯酸根等原料残留物的总量应不大于0.7mg/L。

控制要求

控制系统可根据水质变化自动定比调节投药量，并且设有缺水停机，无药停机等各种安全保护设施。化氯发生器在电磁流量计的控制下，全自动恒定比例加药，实现全自动无人控制，并实现数据远传，具有远程通讯接口可与DCS计算机通讯。

施工安装

1）、发生器与配电装置宜分室放置，房间内应有AC220V交流电源

2）、发生器产生的应排出室外，其关口应远离火源，操作间照明用安全防爆灯，室内应具有良好的通风设施。

3）、发生器有进水口接口，出消毒液接口，外接管路直径应与之一致，消毒液口需装一止回阀。

4）、进水管路可用铁管或塑料管，出药管路须用聚氯或ABS塑料管。

5）、发生器旁应有给水排水设施。

6）、注意设备接地保护等问题。设备间内应有排水设施。且设备间应设简单防腐地面。

7）、应有大于0.3Mpa的自来水水源。

执行标准

1）、产品标准

《环境保护产品技术要求 化学法化氯消毒剂发生器》HJ/T 272-2006

《化学法复合化氯发生器》GB/T 20621-2006

2、工程标准

《建筑给水排水设计规范》GB 50015-2003

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

3．相关标准图

02SS104《二次供水消毒设备选用与安装》

系统配置

化氯发生器主机、反应釜、储药罐、氯酸钠储药罐、化料器、化料泵、计量泵、氯酸钠计量泵、水射器、室内管阀、（缺水报警系统、余氯分析仪、PLC控制柜、触摸屏---全自动配置）

注意事项

1、***运行前设备内必须加入足够的清水，严禁空机运转;

2、计量泵停止供料，应使水射器继续工作一小时以上，使反应器内的化体充分抽空，以免发生气体从进水管溢出。

3、如动力水源突然停水，应立即关闭计量阀门。

4、为强酸，操作人员应戴防护手套，原料NaCLO2禁止与各种酸类物品存放在一起，并远离火源。

5、设备温控水箱应经常***，以防损坏加热器，控制器设有保护装置，当水箱水位低于设定值时，控制柜上故障灯亮，应立即***。

6、化氯具有强氧化性，设备的软塑料管，易老化和密封不严，应定期检查更换。

7、定期清理反应器内的沉淀物，如发现反应**液位管液位显示超过正常界限，则说明沉淀物过多，应立即冲洗。并检查原料的质量。

8、在原料含有杂质的情况下易堵塞应注意清理疏通。

9、设备为水浴加热，当设备不用时，将加热水，反应液放掉，以防温度低于0度时结冰，损坏设备。若设备间歇使用，为防止加热水和反应液结冰，可保持温控箱持续工作。
